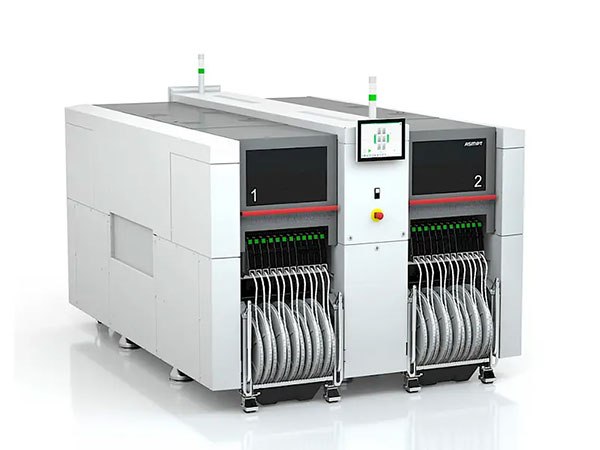

ASM SIPLACE X4 S型貼片是原西門子貼片機現ASMPT收購后推出的升級寬高端SMT貼片設備，在電子制造領域具有顯著的技術優勢。該機型采用四懸臂架構設計，兼顧高速貼裝與高精度定位，廣泛應用于通信、汽車電子、工業控制等高端制造場景。

一、核心結構設計

1. 四懸臂雙貼片區布局

ASM SIPLACE X4 S貼片機設有兩個獨立貼片區，共配置四個懸臂。其中1號貼片區的兩個懸臂對應4號料位，2號貼片區的兩個懸臂對應2號料位。各懸臂由線性馬達獨立驅動，可在X軸和Y軸方向?qū)崿F(xiàn)快速精確運動，互不干擾，有效提升并行貼裝效率。

2. 傳送導軌配置

設備支持單傳送導軌與雙傳送導軌兩種模式。雙傳送導軌模式下可同時貼裝兩塊印制板，大幅提高單位時間產出。具體板幅處理能力如下：

單傳輸導軌：最大450 x 685 mm

雙傳輸導軌：最大450 x 320 mm

柔性雙傳輸導軌：最大450 x 600 mm

長板選項：可達800 mm

3. 供料系統

設備設有四個元件料位，支持裝配元件料車，最多可配置160個供料器棧位，充分滿足多品種、大批量生產中的物料供給需求。

二、關鍵技術參數

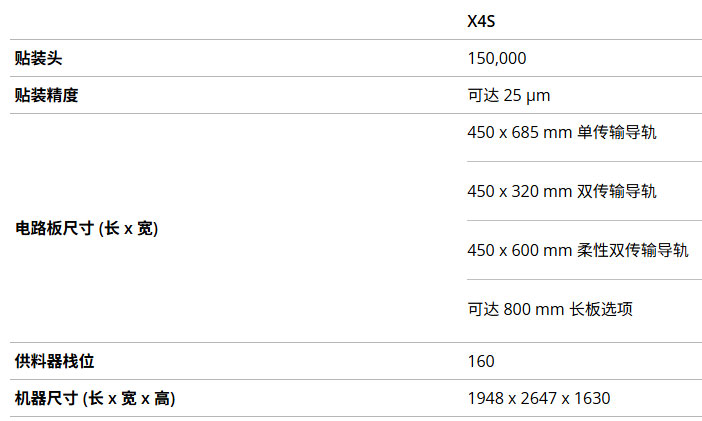

參數項目技術指標

貼裝速度：150,000 cph（元件/小時）

貼裝精度：可達25 μm

供料器棧位：160個

機器尺寸（長x寬x高）：1948 x 2647 x 1630 mm


三、貼裝頭配置方案

SIPLACE X4 S支持多種貼裝頭組合，滿足不同工藝需求：

C&P20：標準高速貼裝頭，適用于常規元件

CPP_L：高精度貼裝頭，適合精細間距元件

CPP_H：高壓力貼裝頭，適用于特殊工藝要求

TH：通孔元件貼裝頭，支持混合工藝

以上貼裝頭可靈活搭配，覆蓋從標準貼裝到高精度、高速度以及通孔插裝等多場景應用。


ASM SIPLACE X4 S貼片機憑借150,000 cph的貼裝速度、25 μm的貼裝精度以及靈活的多懸臂架構，在高密度、高復雜度印制板組裝領域展現出卓越性能。其雙導軌并行貼裝能力和豐富的貼裝頭配置選項，使設備能夠適應從消費電子到汽車電子等不同行業的生產要求，是SMT產線升級中值得重點考慮的高端貼片設備選型方案。
