萬兆交換接口板光模塊具有元件密度高、微小尺寸器件多、混裝工藝復雜等特點，需在貼裝精度、焊接可靠性及熱穩定性方面進行系統性規劃。


SMT貼裝段采用高速貼片機+高精度混合貼裝線配置。前段部署雙懸臂高速貼片機，配置雙軌獨立供料系統，理論速度達150,000 CPH，負責阻容類微型元件及常規SMD器件的高速貼裝；后段配備高精度多功能貼片機，搭載雙相機飛行對中系統，貼裝精度±25μm@3σ，專門處理BGA、QFN、光模塊金手指連接器及屏蔽罩等異形高精度器件。整線配備全自動印刷機，采用真空吸附平臺與閉環壓力反饋系統，印刷精度±12.5μm，適配0.3mm pitch細間距及01005元件錫膏工藝，并集成3D SPI全檢工序，實現印刷質量閉環控制。

DIP焊接段依據產品雙面混裝工藝需求配置。波峰焊工序采用電磁泵波峰焊設備，波峰高度控制精度±0.1mm，預熱區獨立溫控六段式設計，氮氣保護氧含量≤500ppm，滿足通孔連接器、大電流電感及部分接插件的焊接，有效抑制橋連與拉尖缺陷。回流焊接采用高溫穩定十溫區回流爐，最高溫度350℃，控溫精度±1℃，爐溫均勻性±1.5℃，具備氮氣氣氛切換功能（氧含量≤50ppm可選），內置助焊劑回收系統與鏈條自動潤滑裝置，配合專用高溫測溫板實時監控熱沖擊曲線，確保BGA焊點IMC層均勻致密，杜絕空洞及冷焊。

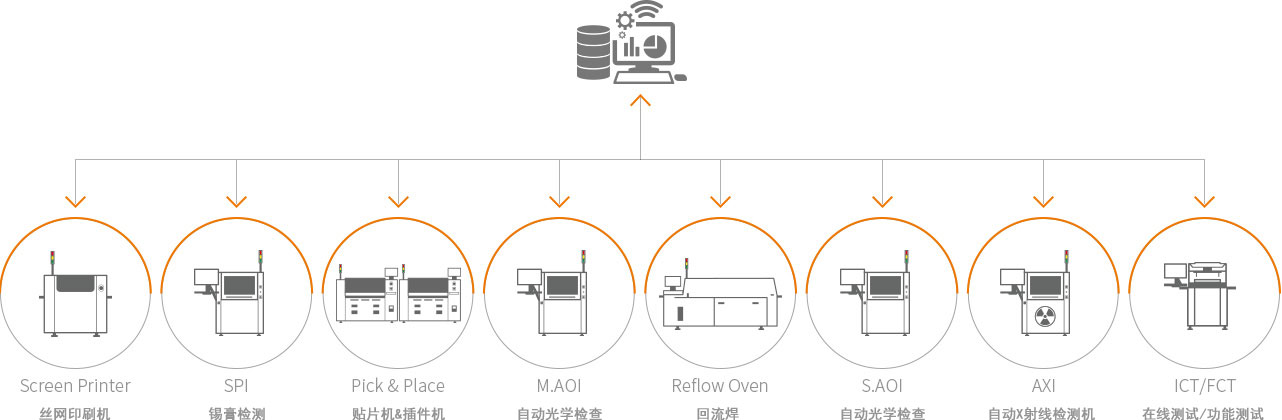

SMT整線信息化方面，各設備開放標準通訊接口，通過MES實現貼裝程序自動調取、物料防錯追溯、爐溫曲線自動上傳及SPI/AOI檢測數據實時統計反饋，形成可追溯的質量閉環。該方案在保證高產出效率的同時，滿足萬兆光模塊接口板對焊接一致性與長期服役可靠性的嚴苛要求。
