機器人主控板正朝微型化與柔性電子方向演進，同時需滿足植入級可靠性、高密度互聯、生物兼容工藝及極低功耗電路等多重嚴苛要求。傳統 SMT生產線 在精度、潔凈度與工藝兼容性上已難以勝任，亟需系統性自動化升級方案。

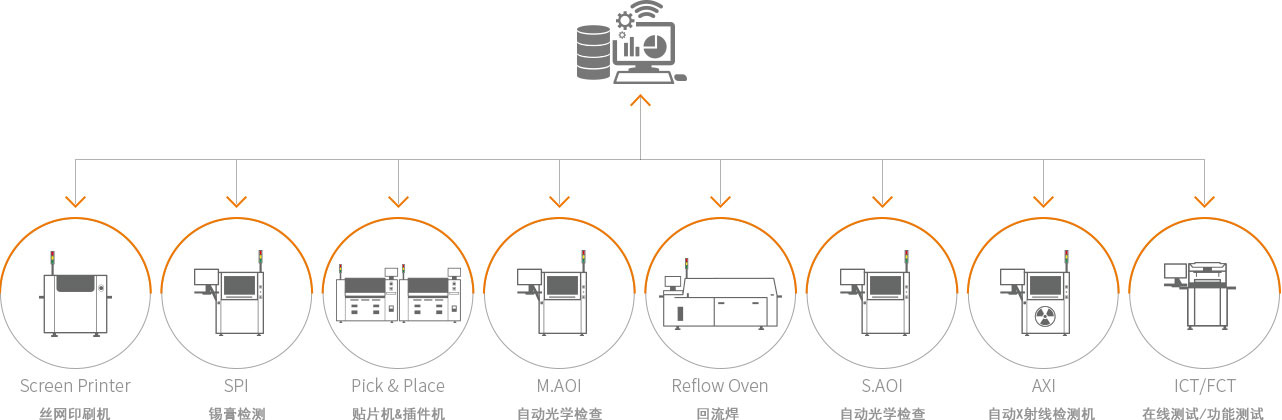

一、核心設備配置

高精度錫膏印刷機：采用閉環壓力反饋與納米級鋼網定位，最小開孔支持0.05mm，適配01005以下微型元件及柔性基板印刷；配備真空吸附平臺，解決柔性板翹曲問題。

多功能貼片機：搭載雙頭飛行視覺系統，貼裝精度±10μm@3σ，可處理0.2mm×0.1mm微型元件及柔性封裝器件；智能供料器支持生物兼容性元件防污染封裝。

真空回流焊爐：梯度溫區精確至±1℃，支持低溫無鉛焊料工藝，避免柔性基板熱損傷；爐腔內集成惰性氣體保護，降低氧化以保障植入級焊點可靠性。

高密度AOI檢測：3D錫膏檢測與2D/3D復合光學檢測聯動，分辨率達5μm，可識別微裂紋、空洞率超標及高密度互聯橋接缺陷。

選擇性波峰焊與清洗系統：針對混合組裝板件，精準焊接通孔連接器；采用生物兼容清洗劑，確保離子污染度<1.0μg NaCl/cm2。


二、關鍵工藝保障

柔性電子適配：整線采用真空吸持與低張力傳送，防止柔性板拉伸變形；貼片壓力分級控制。

植入級可靠性：全程MES追溯，溫濕度與粒子濃度實時監控，百級潔凈區封閉式連線。

極低功耗電路：低漏電助焊劑與氮氣環境焊接，降低表面漏電流；支持超細間距QFN/DFN封裝貼裝。

三、實施價值

該方案實現微型化元件貼裝良率≥99.8%，柔性板翹曲不良率降低60%，整線綜合效率提升35%，充分滿足機器人主控板在苛刻場景下的制造要求。
